[사물인터넷/WIFI] IEEE 802.11 standard

Architecture Overview

- One MAC supporting multiple PHYs

  (이 계층에서 쓰이는 통신 방식)

   1. FHSS (Frequency Hopping Spread Spectrum) //무작위로 주파수를 뛰어 댕김

   2. DSSS (Direct Sequence Spread Spectrum)     //정해진 순서대로 주파수 선택

   3. Infrared

   4. OFDM (Orthogonal Frequency Division multiplexing)



- MAC 구성 모드

 1. ad hoc

 2. Infrastucture



- DCF (distributed Coordination Function) : CSMA/CA (collision avoidance)

  : 순서를 스스로 정함 --> 충돌 회피



- PCF (Point Coordination Function)

  : 우선순위가 정해져 있음

---

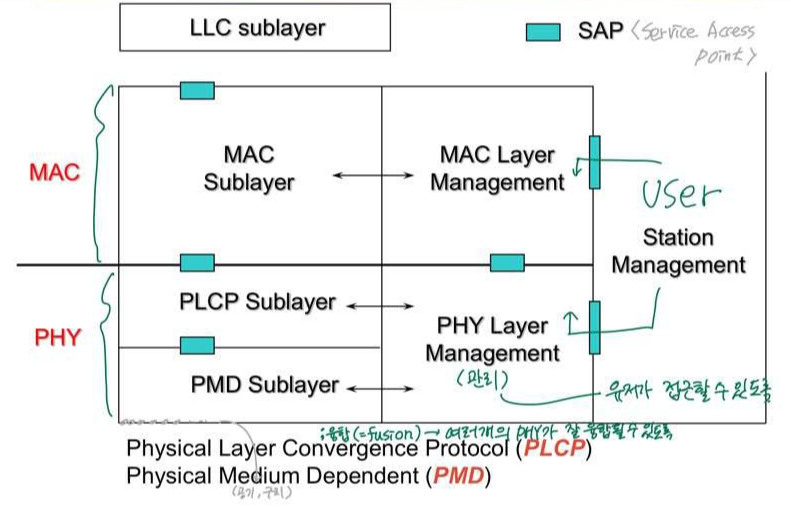

Protocol Architecture



세종대학교 김형석교수님 수업자료



 - PHY

    1. PLCP (Physical layer convergence protocol) sublayer : 여러개의 PHY들이 잘 융합될 수 있도록 함

         ⓐ carrier sense status & CCA (Clear channel assessment)

         ⓑ channel synchronization

              ---> MAC에 전달

    2. PMD ( Physical medium//매질->공기or구리// dependent ) sublayer



 - PHY Layer Management

• channel tuning (delay : 224us in 802.11b)
• PHY MIB

 - MAC Entity

• basic access mechanism  == DCP
• fragmentation / defragmentation (because of MTU//보낼 수 있는 최대의 데이터 양)
• encryption / decryption

 - MAC Layer Management Entity

• synchronizaion (동기화, 시간을 일치 시킴 --> 시간을 다르게 하면 데이터 오류가 발생할 수 있음)
• power management
• roaming ( 이동 시, 데이터가 끊어지지 않도록 계속 연결 )
• MAC MIB (management information base) //약간 데이터베이스 느낌..? 데이터 저장 창고 ..!

  - Station Management

     : MAC Management <---> PHY Management  //상호작용역할

---

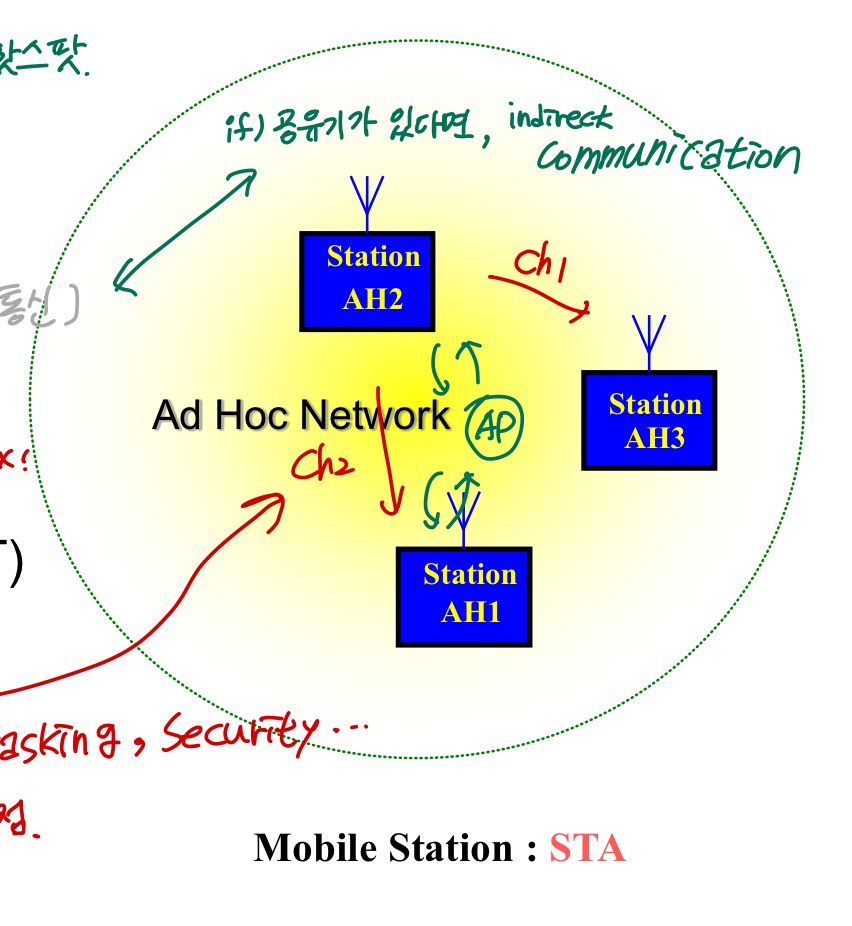

Ad hoc  ( ex. 핫스팟 : 스마트폰 --> 스마트폰 )

• one Basic Service Set (BSS)
• direct communication (1:1 station 통신)
• limited coverage area

세종대학교 김형석교수님 수업자료

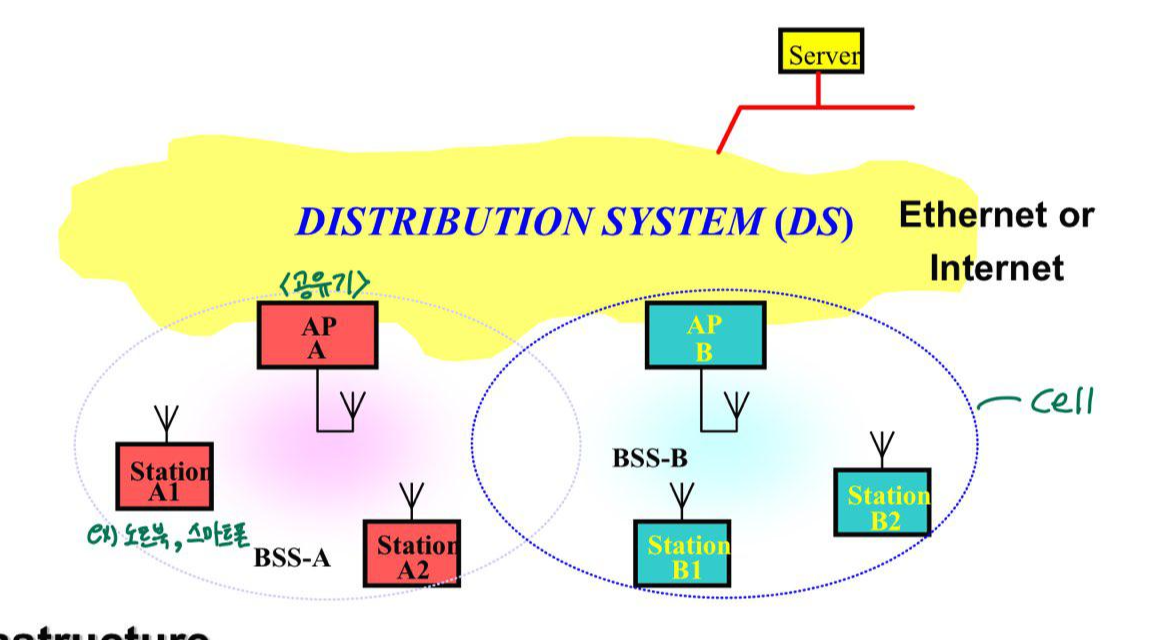

Infrastructure

• Access Points (AP:공유기) and stations (STA)
• DS(Distribution System) interconnects Multiple Cells

세종대학교 김형석교수님 수업자료

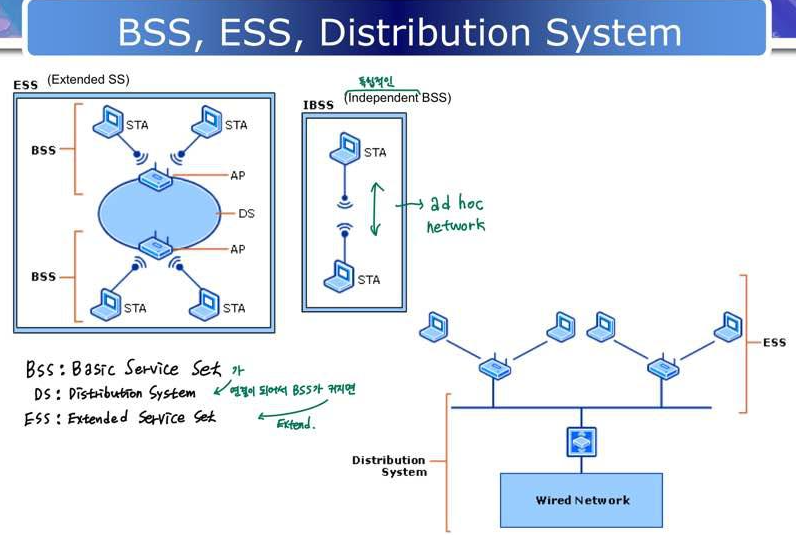

ad hoc vs Infrastructure



세종대학교 김형석교수님 수업자료

---

Access Points

• 공유기 선택 후 연결
• Support roaming - IAPP(Inter Access Point Protocol) IEEE 802.11f                                                                                          --> 보통 한 인프라 내에서 사용 (ex. 세종대 내에서는 어딜 가든 Sejong wifi 사용)
• Provide other functions

     - time synchronization by beaconing

     - power management support

     - point coordination function (PDF) --> 신호의 우선순위 있음 (ex. 긴급신호)



• traffic flows through AP //당연히 AP를 거치는 거니깐

- Disadvantage

  ⓐ bandwidth is consumed twice //대역폭(무선 자원) 2배 더 필요

  ⓑ more contentions and more collisions // 자원 多 --> 경쟁, 충돌 多



- Advantage

  ⓐ power saving

  ⓑ meet the AAA (authentication : 보안 , authorized : 권한, accounting : 회계)
